滚轮导轨与滚珠直线导轨有什么区别

2024-06-15 16:27:59

次

　　滚轮导轨与滚珠直线导轨在机械设备中都是常见的导向系统，但它们之间存在明显的区别。以下是对两者区别的详细阐述：

　　结构与工作原理：

　　滚轮导轨：由导轨、滚轮和支撑结构组成，滚轮在导轨上滚动以实现物体的移动。滚轮通常安装在滚轮座上，滚轮座具有调节装置以调整滚轮和导轨之间的间隙和紧固度。

　　滚珠直线导轨：滚动直线滑轨是一种滚动导引，通过钢珠在滑块与滑轨之间作无限滚动循环，使负载平台能沿着滑轨以高精度作线性运动。

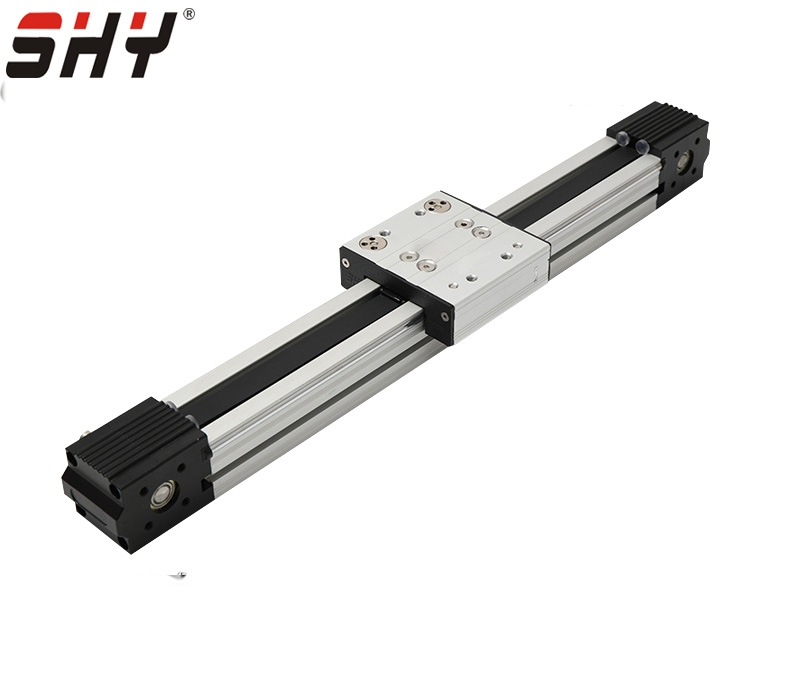

滚轮导轨

　　运动方式与性能：

　　滚轮导轨：滚动摩擦较小，运动平稳，适用于高速运动和高精度要求的场合。滚轮导轨具有较高的精度和重复性，适用于对运动精度要求较高的应用。

　　滚珠直线导轨：同样具有较小的摩擦系数，但相比滚轮导轨，滚珠直线导轨的灵敏度高，动摩擦与静摩擦系数相差甚微，运动平稳且不易出现爬行现象。其定位精度高，重复定位精度可达0.2μm。

　　承载能力与适用场合：

　　滚轮导轨：承载能力较大，能够承受较大的负荷，适用于需要支撑和引导重型设备和工件的应用。

　　滚珠直线导轨：虽然承载能力相对滚轮导轨较小，但其高精度和平稳性使其成为机床工作部件要求移动均匀、运动灵敏及定位精度高的场合的选择。

　　安装与维护：

　　滚轮导轨：安装和调整相对复杂，需要考虑滚轮的位置和角度等因素。但维护更换成本较低，可以单独更换磨损的导轨或滚轮。

　　滚珠直线导轨：安装相对简单，但维护成本可能较高，因为滚珠或导轨磨损到一定程度后可能需要整套更换。

　　综上所述，滚轮导轨和滚珠直线导轨各有其特点和优势，在选择时需要根据具体的应用需求进行权衡。
